Электроцентробежные насосы ЭЦН НТ
Назначение:
Погружные центробежные насосы производства ООО «Новые технологии» применяются для подъема пластовой жидкости (смеси нефти, попутной воды и нефтяного газа) как в обычных, так и в осложненных условиях эксплуатации.Поставляются центробежные погружные насосы в габаритных группах 5, 5А производительностью от 15 до 800 кубических метров в сутки и напором до 3600 м. Широкая номенклатура насосов позволяет подобрать оборудование практически под любые условия эксплуатации.
Насосы изготавливаются в секционном исполнении, с соединением секций по типу «фланец-корпус». Насосы состоят из верхней секции (с ловильной головкой для крепления насоса к НКТ), средних секций, входного модуля, газосепаратора (при заказе оговаривается отдельно), обратного и спускного клапанов.
Обратные клапаны имеют высокую герметичность, что позволяет потребителю производить опрессовку насосно-компрессорных труб.
Модуль входной тонкой фильтрации МВТФ применяется к погружным насосам для предотвращения попадания в рабочие органы механических твердых примесей с поперечным сечением частиц более 0,1 или 0,2 мм (в зависимости от типа фильтрующего элемента).
При высоком содержании газа в пластовой жидкости в состав насоса может быть включен газосепаратор. Если в состав насоса входит МВТФ, газосепаратор изготавливается без приемных отверстий.
Насосные секции могут быть различной длины, что обеспечивает оптимальный подбор насоса к любой скважине. По всей длине каждой секции установлены промежуточные радиальные подшипники.
Надежная и продолжительная работа насосов в различных условиях эксплуатации обеспечивается оптимальным расстоянием между радиальными опорами. Задать вопрос специалисту
Модификации:
- насосы с осевой опорой вала;
- насосы без осевой опоры вала;
- насосы без осевой опоры вала с пакетной схемой сборки;
- насосы для закачки воды в пласт применяемых в системе ППД;
- насосы для комплектации установок с двумя ЭЦН.
Преимущества и конструктивные особенности ЭЦН НТ
Насосы с осевыми опорами вала в секциях:
- оснащены парой трения из износостойкого материала «карбид кремния» СН;
- валы насосов обычного и износостойкого исполнений, в зависимости от максимальной мощности насоса, изготавливаются из стали 03Х14Н7В или высокопрочной стали 05Х16Н4Д2Б;
- валы насосов коррозионностойкого и износо-коррозионностойкого исполнений изготавливаются, никелевых сплавов Monel K-500 или Inconel 718;
- насосы могут комплектоваться валами и муфтами с прямобочными или эвольвентными шлицами.

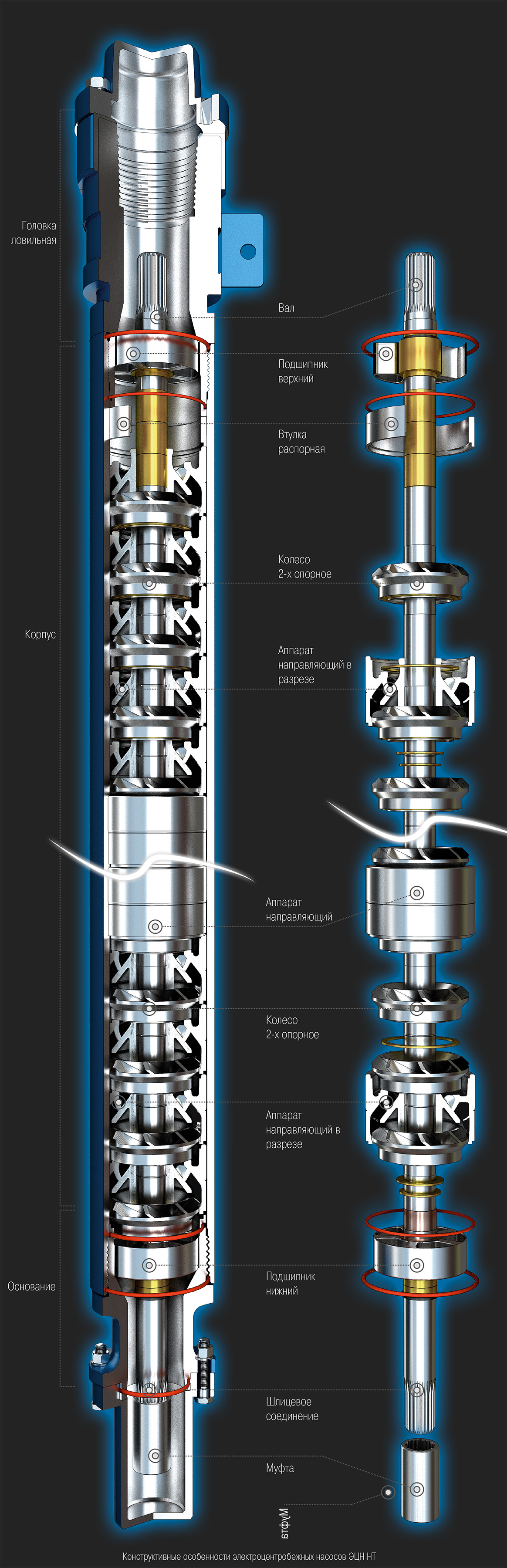

Насосы без осевых опор вала в секциях:
- осевая нагрузка, действующая на валы насосных секций, воспринимается валом гидрозащиты с усиленной пятой;
- увеличена напорность секций за счет увеличения количества ступеней насоса;
- уменьшены консоли валов насоса за счет переноса верхних и нижних радиальных подшипников вала в основание и головку секции;
- увеличена напорность секций за счет переноса осевой опоры из секций насосов в полость гидрозащиты;
- радиальные подшипники выполнены с применением твердых сплавов;
- фиксация регулировочного болта в торце вала со стороны головки позволяет значительно упростить процедуру монтажа.
Насосы без осевых опор вала в секциях с пакетной схемой сборки:
- осевая нагрузка, действующая на валы насосных секций, воспринимается валом гидрозащиты с усиленной пятой;
- уменьшены консоли валов насоса за счет переноса верхних и нижних радиальных подшипников вала в основание и головку секции;
- радиальные подшипники выполнены с применением твердых сплавов;
- ограниченный износ шайб колес рабочих;
- расположение ребер в ловильной головке позволяет защитить кабель в верхней части насосной установки;
- фиксация регулировочного болта в торце вала со стороны головки позволяет значительно упростить процедуру монтажа.
| Q,м³/сут | Н, м | КПД, % | N, кВт |
| 0 | 610 | 0,0 | 2,91 |
| 5 | 598 | 12,0 | 2,82 |
| 10 | 585 | 24,3 | 2,73 |
| 15 | 564 | 35,3 | 2,72 |
| 20 | 538 | 42,7 | 2,86 |
| 25 | 504 | 46,3 | 3,09 |
| 27 | 487 | 46,5 | 3,21 |
| 30 | 454 | 45,9 | 3,37 |
| 35 | 395 | 43,5 | 3,61 |
| 40 | 323 | 38,2 | 3,84 |
| 45 | 245 | 31,6 | 3,96 |
| 50 | 155 | 21,0 | 4,19 |
| 55 | 69 | 9,5 | 4,55 |
| 59 | 0 | 0,0 | 4,85 |
Характеристики насоса ЭЦНКИС5-25И на воде плотностью ρ=1000 кг/м³. Частота вращения n=2910 об/мин. Количество ступеней m=100 шт.
Регулировочная напорная характеристика насоса ЭЦНКИС5-25И на воде плотностью ρ=1000 кг/м³ (характеристики приведены к частоте вращения при скольжении 3%) Количество ступеней m=100 шт.
